Obrážecí stroj

Princip činnosti drážkovacího stroje je velmi jednoduchý. V drážkovacím stroji je pracovní předmět umístěn ve svislé poloze na lůžku. A pak se řezné nástroje pohybují vratným pohybem, aby provedly operaci a odstranily další materiál z obrobku. V drážkovacím stroji se řezání provádí při sestupném zdvihu.
Činnost obrážecího stroje se velmi podobá obrážecímu stroji, přičemž klíčovým rozdílem je směr obrábění kovu: obrážečka řeže vodorovně, obrážečka vertikálně. Nejprve je obrobek, který má být drážkován, bezpečně namontován na stůl, který má T-drážky pro pevné upnutí. Když je obrobek upnutý na místě, vhodný řezný nástroj, obvykle vyrobený z vysokorychlostní oceli (HSS), je vložen do nástrojové hlavy pro řezání kovu. Po spuštění stroje se beran může pohybovat svisle, nahoru i dolů. Během zdvihu směrem dolů se beran zapojí do řezání kovu z obrobku. Následně se rychle vrací v takzvaném „vratném zdvihu“, aniž by řezal jakýkoli kov. Drážkovací stroj v podstatě provádí řezání kovu výhradně během zdvihu směrem dolů. Posuv v drážkovacím stroji lze řídit buď automaticky, nebo ručně.
Vnitřní mechanismus koordinuje pohyby stolu a příčné posuvy v synchronizaci s pohybem berana. Tato propojená operace zajišťuje přesné a bezchybné podávání během procesu drážkování. Děrovací stroj se používá k děrování velkých kusů kovu a dřeva. Síla záběru je dostatečná k odstranění asi 2 kg za minutu. Drážky děrovače jsou docela užitečné pro všechny operace, které vyžadují vícenásobné děrování za kratší dobu. Přesné drážkování přichází na scénu, když drážkování děrovače dokončí svou roli. Přesné drážkování se týká přivedení povrchu k pracovnímu předmětu. Používá se k přidání detailů s lehkými a krátkými střihy na pracovním předmětu. Děrovací drážkování se používá k odstranění velkých kusů materiálu a přesné drážkování se používá pro dosažení přesnosti.
Stroje mají navíc mechanismus rychlého návratu. Používá se hlavně k řezání a tvarování tvrdých materiálů, jako je dřevo a kov. Nejlepší ocel se používá na výrobu ozubených kol drážkovacích strojů, která jsou řádně kalená a lapovaná. Drážkovací stroj je druh rotačního mechanického zařízení, ve kterém beran manipuluje s nástrojem a řeže během nárazu směrem dolů. Při vytváření drážek, drážek a některých dalších nástrojů obráběcí stroj odstraňuje z obrobku jakékoli nežádoucí úlomky materiálů. Kromě toho může stroj vytvářet rovné a tvarované povrchy a také štěrbiny.

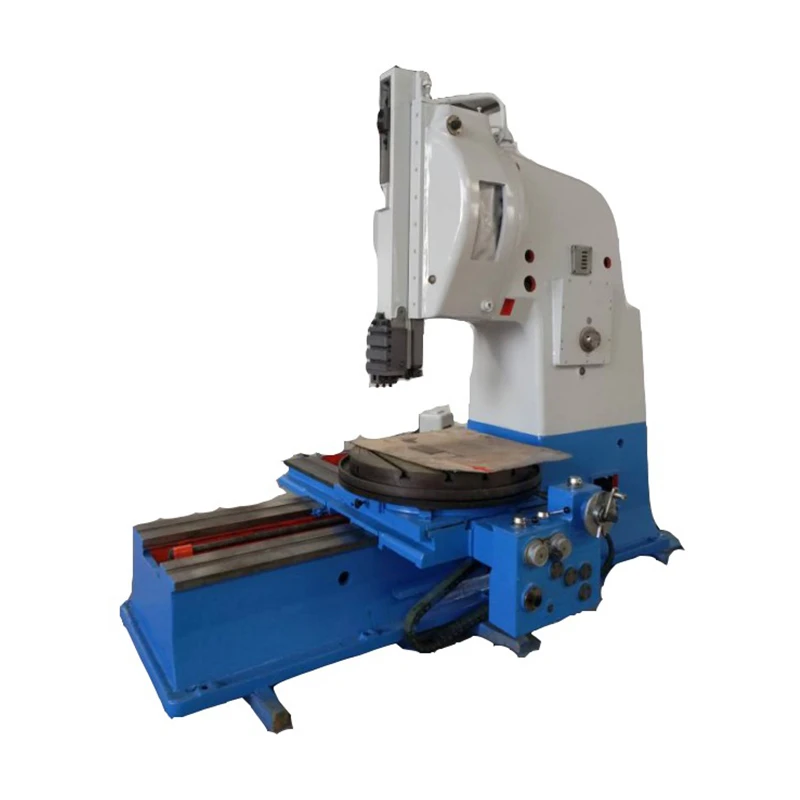

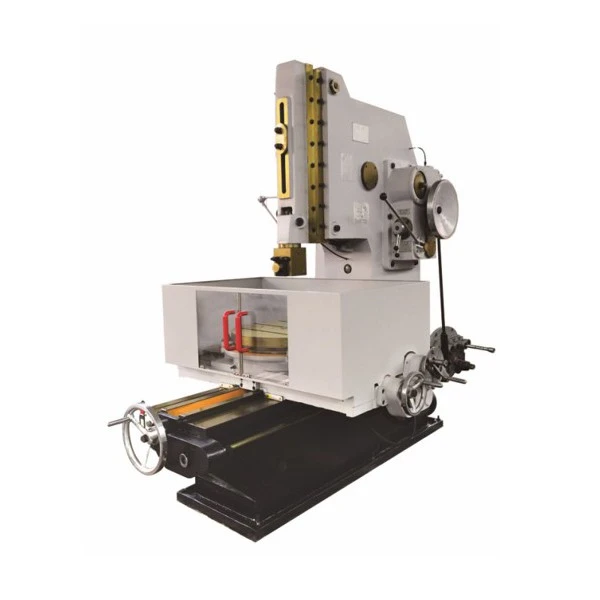

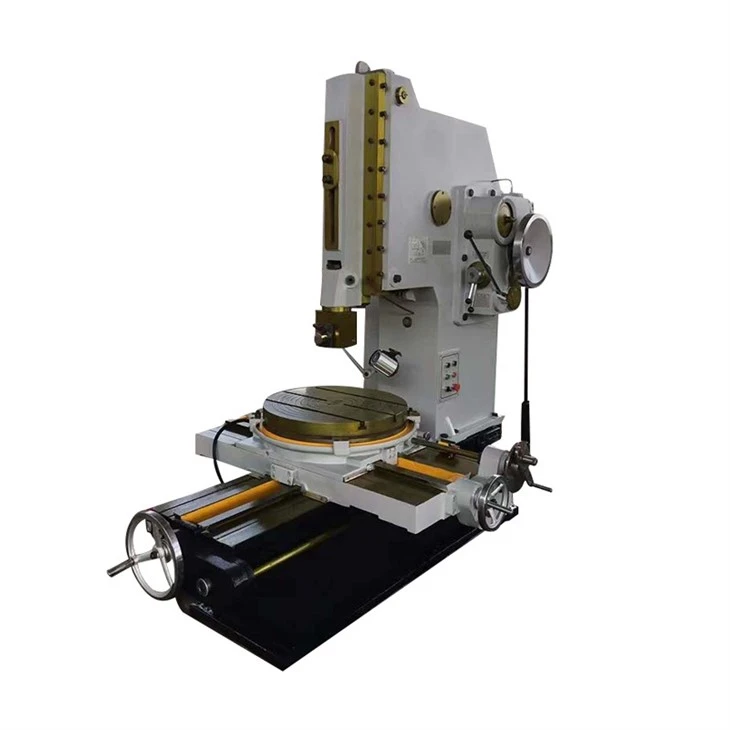

Abychom pochopili fungování jakéhokoli stroje, musíme nejprve porozumět konstrukci. Drážkovací stroj lze rozdělit na následující hlavní součásti. Základem se stává lůžko nebo box, který unese celé drážkování. Nainstalujte na horní část příčné posuvné kolejnice a znovu ji posuňte. Pohybujte stolem předběžným nebo horizontálním otáčením pomocí ručního kola. Sloup je zároveň nosníkem-sloupem stroje. Je vyroben z litiny a má funkci jízdy. Sloup lze posouvat nahoru a dolů přesným obráběním jako vertikální objekt. Noste drážkovací nástroj a pohybujte se v pravém úhlu ke stolu, abyste mohli obrobek zpracovat.
Stůl slouží k upevnění a umístění obrobku. Lze jej otáčet dopředu, vodorovně nebo kolem středu, aby se nastavil do vhodné polohy. Drážkovací stroj provádí především zpracování níže. Používá se k řezání drážek, drážkových drážek pro vnitřní i vnější práce, jako je obrábění vnitřních a vnějších ozubených kol. Používá se pro tvarování vnitřních a vnějších forem nebo profilů. Používá se pro práce jako obrábění konkávních, kruhových, půlkruhových a konvexních ploch. Používá se pro obrábění svislých ploch, obrábění úhlových nebo šikmých ploch, obrábění tvarů obtížně vyrobitelných na obrážecím stroji a obrábění zápustek a razníků. Používá se pro vnitřní obrábění slepých otvorů.

Drážkovací stroj je specializovaný obráběcí nástroj používaný k vytváření drážek, drážek pro pero a jiných vybrání v obrobcích. Funguje prostřednictvím vratného řezného nástroje k odebírání materiálu a vytváření přesných štěrbin nebo drážek v obrobku. Drážkovací stroje se běžně používají ve výrobním a kovoobráběcím průmyslu pro různé aplikace, včetně výroby drážek pro pero, vnitřních a vnějších drážek a tvarování nepravidelně tvarovaných dílů. Jejich přesnost a všestrannost z nich činí základní nástroje pro vytváření složitých drážek v obrobcích.
Drážkovací stroj je ve skutečnosti vertikální hoblík a jeho princip mechanické konstrukce je podobný jako u hoblovky. Vkládací nůž se pohybuje tam a zpět ve vertikálním směru jako hlavní pohyb, zatímco zpracovávaný předmět se pohybuje přerušovaně horizontálně nebo po kruhovém oblouku jako pohyb posuvu. Drážkovací stroj se používá především pro řezání rovin, tvářecích ploch a perových drážek atd. a je vhodný pro kusovou nebo malosériovou výrobu. Používá se k řezání drážek, drážkových drážek pro vnitřní i vnější práce, jako je obrábění vnitřních a vnějších ozubených kol. Používá se pro tvarování vnitřních a vnějších forem nebo profilů.
Používá se pro práce jako obrábění konkávních, kruhových, půlkruhových a konvexních ploch. Používá se pro obrábění svislých ploch, obrábění úhlových nebo šikmých ploch, obrábění tvarů obtížně vyrobitelných na obrážecím stroji a obrábění zápustek a razníků. Používá se pro vnitřní obrábění slepých otvorů. Používá se k řezání drážek, drážkových drážek pro vnitřní i vnější práce, jako je obrábění vnitřních a vnějších ozubených kol. Používá se pro tvarování vnitřních a vnějších forem nebo profilů. Používá se pro práce jako obrábění konkávních, kruhových, půlkruhových a konvexních ploch. Používá se pro obrábění svislých ploch, obrábění úhlových nebo šikmých ploch, obrábění tvarů obtížně vyrobitelných na obrážecím stroji a obrábění zápustek a razníků. Používá se pro vnitřní obrábění slepých otvorů.
