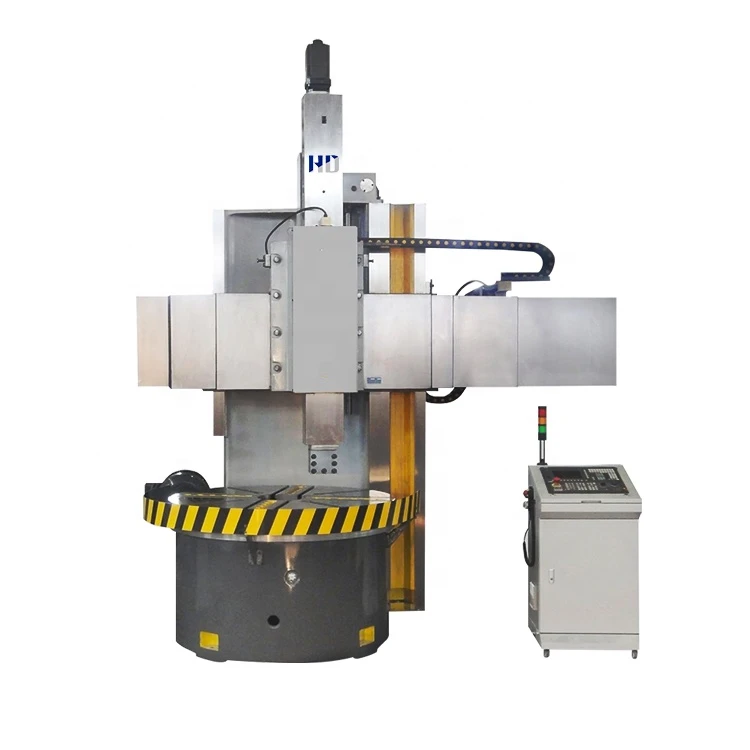

Model CK5112/ CK5116/ CK5120, CK5123/ CK5126 CNC jednosloupový vertikální soustruh je CNC jednosloupový vertikální soustruh a je řízen CNC systémem, nástrojový stojan je propojen řízený CNC v ose X a Z a je samostatně poháněn střídavým servomotorem přes vysoce přesný kuličkový šroub. Na motoru osy Z je brzda pro ochranu před vypnutím. Osa X i osa Z jsou řízení s uzavřenou smyčkou.

Parametr specifikace

Specifikace	Jednotka	CK5112	CK5116 řekl:	CK5120 řekl:	CK5123	CK5126 řekl:
Max. řezný průměr	milimetr	1250	1600	2000	2300	2600
Max. výška sekání	milimetr	1000/1200	1000/1400	1250	1350	1600/2000
Max. nakládací hmotnost	T	3.2	5	8	8	10
Průměr pracovního stolu	milimetr	1000	1400	1800	2000	2250
Rozsah otáček pracovního stolu	ot./min	6.3-200	5-160	3.2-100	3.2-100	2-63
Rozsah kroku pracovního stolu		4 rychlostní stupně plynule / 2 rychlostní stupně plynule
Max. kroutící moment na pracovním stole	N.m	25000	32000	32000	32000	35000
Vertikální řezná síla nástroje	N	20000	25000	25000	25000	25000
Vertikální sloupek nástroje Vertikální pojezd	milimetr	650	800	800	800/1000	800/1000
Vertikální sloupek nástroje horizontální pojezd	milimetr	700	1050	1190	1320	1500
Rychlá rychlost pojezdu věže	mm/min	2000
Pojezd příčného nosníku	milimetr	650/850	650/1050	850	1000	1200/1600
Rychlost zvedání paprsku	mm/min	440
Přesnost obrábění		IT7
Přesnost polohování	milimetr	0.03
Přesnost přemístění	mm	0.015
Hlavní motor	kw	22	30	30	30	37
Hmotnost stroje	t	8.5/9.5	12.4/18	17	18	24/26
Rozměr (DŠV)	milimetr	236022802800	283026703010	320028003250	321028503300	330040003500

Funkce produktu

1. Pracovní stůl un-water design.

2. Vybaven CNC řízením SIEMENS (volitelně, FANUC a GSK), s výjimkou režimu automatického provozu CNC. Můžete jej také používat ručně jako konvenční stroj.

3. Přijměte německé Schneider a další známé elektrické prvky značky, nezávislá elektrická skříň s klimatizací zaručují stabilitu a životnost.

4. Vysoce kvalitní odlitek z vlastní slévárny s následným správným tepelným zpracováním. Kalená vodicí dráha (nad 50 HRC). Perfektní dlouhá životnost a stabilní přesnost.

5. Systém automatického centrálního mazání s pravidelnými intervaly a objemem.

Výhoda

Vodicí lišta nástrojového sloupku a beran CNC jednosloupového vertikálního soustruhu používají měkkou pásovou / škrabací borovou litinu, která zlepšuje odolnost vodicí lišty proti otěru, stabilitu přesnosti. Mazání vodicí lišty využívá centralizované mazání, může mazat automaticky a kvantifikovaně, což může mazat dostatečně a spolehlivěji. Zcela uzavřená ochrana, nerezový kryt dělá vzhled krásný a čistý.

Hlavní převod CNC jednosloupového vertikálního soustruhu je tažen hlavním motorem, pracovní stůl využívá převodovku. Hydraulické tlakové brzdy a řazení. Na hlavním vřetenu pracovního stolu je vysoce přesný model NN3056K dvouřadého válečkového ložiska, vnitřní kroužek má kužel, aby se upravil radiální prostor, což může zajistit, že hlavní vřeteno může stabilně pracovat při vysoké rychlosti otáčení. Hlavní převodový mechanismus lze mazat tlakovým olejem.

Zavedení

Řada CK51 je CNC jednosloupový vertikální soustruh řízený CNC systémem. Pro model CK5116, Max. průměr otáčení je φ1600mm. Max. výška otáčení je 1000 mm. Vybaven čtyřhranným beranem. Pracovní stůl má plynulou rychlost otáčení, od 5 ot./min do 160 ot./min. Poháněno střídavým motorem.

Tento sériový stroj se používá pro obrábění druhů železných a neželezných kovů a některých nekovových materiálů s frézou z tvrdé slitiny, vysoce výkonnými a vysokorychlostními ocelovými frézami.

Prostřednictvím programů lze dokončit zpracování níže:

1) Soustružení vnitřní a vnější válcové plochy

2) Soustružení rovné plochy, vnitřní a vnější kuželové plochy a vnitřní a vnější nášlapné plochy.

3) Obloukové opracování povrchu, drážkování a řezání, zkosení a zaoblení rohu, zkosení R.

3. Výkon hlavní konstrukce

Tento sériový soustruh je CNC jednosloupový svislý soustruh a je řízen CNC systémem, nástrojový stojan je propojen řízeným CNC v ose X a Z a je samostatně poháněn střídavým servomotorem přes vysoce přesný kuličkový šroub. Na motoru osy Z je brzda pro ochranu před vypnutím. Osa X i osa Z jsou řízení s uzavřenou smyčkou.

Vodicí lišta nástrojového sloupku a beranu používá měkkou pásovou / škrabací borovou litinu, která zlepšuje odolnost vodicí lišty proti otěru, stabilitu přesnosti.

Mazání vodicí lišty využívá centralizované mazání, může mazat automaticky a kvantifikovaně, což může mazat dostatečně a spolehlivěji. Zcela uzavřená ochrana, nerezový kryt dělá vzhled krásný a čistý.

Hlavní převodovka je tažena hlavním motorem, pracovní stůl přijímá převodovku. Hydraulické tlakové brzdy a řazení. Na hlavním vřetenu pracovního stolu je vysoce přesný model NN3056K dvouřadého válečkového ložiska, vnitřní kroužek má kužel, aby se upravil radiální prostor, což může zajistit, že hlavní vřeteno může stabilně pracovat při vysoké rychlosti otáčení. Hlavní převodový mechanismus lze mazat tlakovým olejem.

Příčník lze zvětšit nádrží hydraulického oleje pomocí páky a zatlačením klínu, přimět příčník, aby se pevně uchytil na svislých sloupech, uvolnit klín, uvést do činnosti motor zvedání a klesání nosníku, příčný nosník se uvede do vhodné obráběcí polohy. Všechny druhy informačních pokynů a dat lze zobrazit na LCD.
